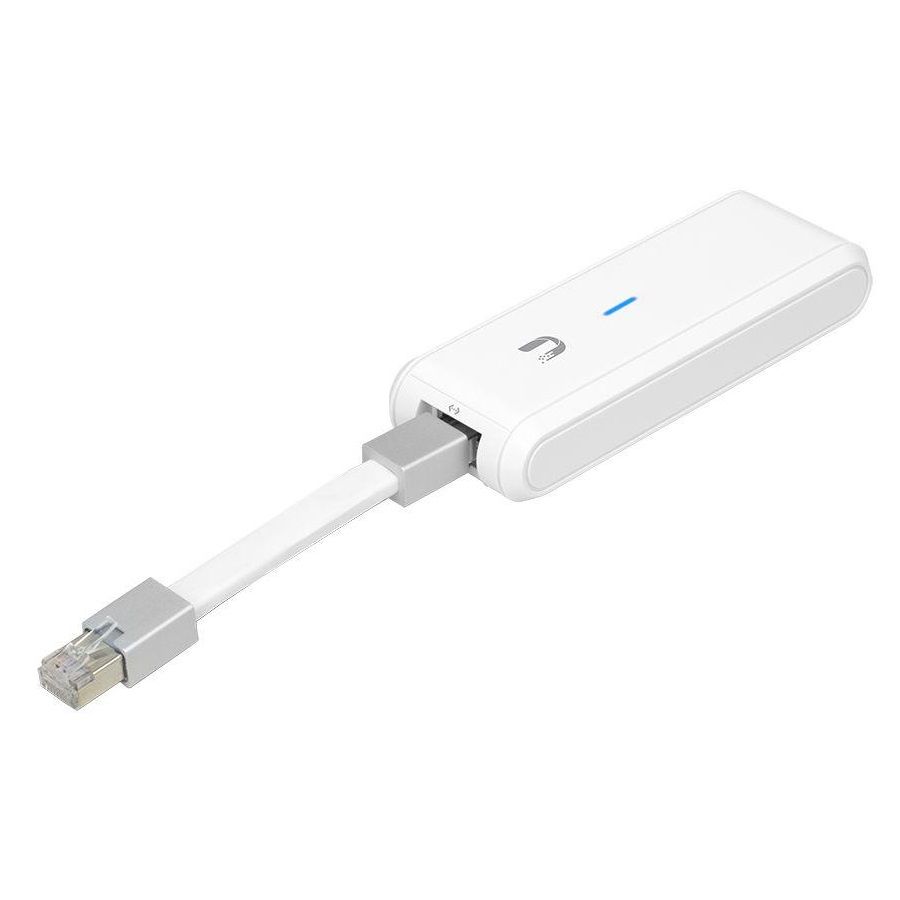

Unifi Cloud Key - Thiết bị quản trị Unifi Controller

• UniFi Cloud Key là một thiết bị công nghệ được phát minh và thiết kế nhỏ gọn, nó giống một máy tính và phần mềm kiểm soát được tích hợp bên trong. UniFi Cloud Key được thiết kế với phần cứng mạnh mẽ với bộ xử lý quad-core, RAM 1GB, hệ điều hành tích hợp với phiên bản mới nhất của phần mềm UniFi Controller và được xây dựng với công nghệ hybrid cloud.
• UniFi Cloud Key có đầy đủ khả năng để cấu hình và quản lý nhiều thiết bị UniFi trong mô hình triển khai hệ thống của bạn.
• UniFi Cloud Key là một giải pháp thây thế hoàn hảo cho mấy chủ Server hoặc máy tính giúp giảm chi phí, tiết kiệm kinh phí đầu tư cho doanh nghiệp.

Bài viết này sẽ cung cấp cho ta các bắt đầu cài đặt các thiết bị UniFi Access Point và Cloud Key, lắp đặt thay mô hình hoàn chỉnh, cấu hình cho phát wifi…

1.Trước khi thực hiện

Trước khi bạn bắt đầu, hãy chắc chắn bạn có sau đây ở trong bàn tay, cùng với tất cả thiết bị  UniFi Access Point và (CK) Cloud Key.

1. 03 sợi cáp mạng

2. 01 bộ nguồn 5v-1A với cổng ra micro-USB

3. router cấp DHCP ( có ít nhất 03 port Lan )

Nếu bạn đã có sẵn con switch PoE thì việc kết nối sẽ đơn giản hơn rất nhiều. Các thiết bị sẽ được kết nối như hình sau :

2. Kết nối phần cứng

2.1 Gắn thẻ nhớ vào Cloud Key

2.2 Kết nối Cloud Key

Kết nối Cloud Key vào port LAN trên Router hoặc Switch dùng cáp ngắn kèm theo sản phẩm

2.3 Cấp nguồn cho Cloud Key

Ghim đầu dây cáp micro-USB vào port trên thiết bị và cấp nguồn . Lưu ý , Nếu sử dụng Switch PoE thì việc này không cần thiết vì Switch đã cấp nguồn cho Cloud Key thông qua port mạng PoE (Power over Ethernet )

2.4 Kết nối UniFi Access Point

Dùng cáp mạng kết nối port Lan trên Router đến port Lan trên cục nguồn.

2.5 Cấp nguồn cho UniFi Access Point

kết nối port PoE trên cục nguồn đến port trên UniFi Access Point và ghim điện

2.6 Kết nối PC

Dùng cáp mạng kết nối port Lan trên Router đến PC

3. Cấu hình Cloud Key

3.1 Đăng nhập tài khoản UBNT của bạn

Dùng trình duyệt Chrome vào link  https://unifi.ubnt.com và đăng nhập vào tài khoản UBNT của bạn. Nếu bạn không có tài khoản, bạn có thể đăng ký ngay bây giờ.

3.2 Tìm Cloud Key

Bạn sẽ nhận được một thông điệp cảnh "Không có kết quả" báo ở giữa màn hình. Bạn có thể bỏ qua điều này và nhấp vào nút FIND CLOUD KEY ở phía góc trên bên phải.

3.3 Cài đặt Ubiquiti Device Discovery Tool

Cài đặt công cụ Ubiquiti Device Discovery Tool khi hiện ra popup. Công cụ này dùng để scan ra UniFi Cloud Key

3.4 Quản lý Cloud Key

Khi tìm thấy, chọn tab Manage và nhấp vào nút Manage.

3.5 Tiến hành cài đặt

Bạn sẽ nhận được một thông điệp cảnh báo "Your connection is not private". Nhấn vào Advanced và sau đó nhấp vào Proceed to (your IP)  để vào trang

3.6 Cấu hình Cloud Key

Nó sẽ mở ra một màn hình với hai lựa chọn, ta chọn Configure.

3.7 Đăng nhập

Sử dụng thông tin tài khoản mặc định để đăng nhập :  UBNT

Username: root                                OR          Username: ubnt

Password: ubnt                                Password: ubnt

3.8 Chọn mật khẩu

Nếu bạn được nhắc nhở để thay đổi mật khẩu của bạn thì hãy tiến hành thay đổi

3.9 Update Firmware

Chọn tap Maintenance phía trên bên trái, phía dưới phần Firmware, chọn Check for Updates

Lưu ý : Không được ngắt kết nối hoặc nguồn khi thiết bị đang update

3.10 Đăng nhập

Khi đã update xong , Thiết bị sẽ khởi động lại và đưa bạn trở lại trang đăng nhập. Sử dụng mật khẩu mới mà bạn đã tạo ở bước 3.8. Vào phần Maintenance để kiểm tra firmware đã được update chưa.

3.11 Update UniFi

Chọn tab Maintenance , phần UniFi, chọn Check for Updates. Nếu có bản cập nhật, chọn Update Now  và Confirm bạn muốn cập nhật

3.12 Adopt Cloud Key

Chuyển lại các tab trình duyệt ban đầu (https://unifi.ubnt.com). Trong Discovery Tool Ubiquiti Device chọn tab Adopt và sau đó nhấn vào nút Adopt.

3.13 Điền thông tin của người quản trị

Tiến hành điền các thông tin tương ứng ở các cột dưới

4. Adopting UniFi UAP

4.1 Hiển thị Site

Sau Khi việc Adotion đã hoàn tất, bạn sẽ thấy địa chỉ Controller trong danh sách (https://unifi.ubnt.com tab)

4.2 Adopt UniFi Access Point

Để Adopt UniFi Access Point Vào Device trên menu bên trái. Bạn sẽ thấy một danh sách của tất cả các thiết bị có sẵn đang chờ để Adopt vào controller, chọn Adopt

4.3 Upgrade your UniFi Access Point

Khi trạng thái ( cột status ) báo thiết bị đã Connected ( Led trên UAP báo màu xanh lá cây ) chọn Upgrade

Lưu ý ; Không được ngắt nguồn hoặc mạng khi đang update vì sẽ làm hỏng UniFi Access Point

5. Cài đặt mạng wifi

5.1 Cài đặt

Nhấp chuột vào Settings trên menu bên tay trái của bạn (dưới cùng của màn hình)

5.2 Tạo mới mạng wifi ( SSID )

Chọn Wireless Networks và chọn  Create New Wireless Network.

5.3 Đặt tên cho mạng wifi

Nhập tên cho mạng wif trong ô Name/SSID.

Vẫn giữ dấu check trong ô  Enabled

5.4 Đặt pass cho wifi

Phần Security chọn WPA Personal và nhập pass vào ô Security Key.chọn Save.

Sau khi tắt hộp thoại UniFi Access Point sẽ chuyển trạng thái  Provisioning sang Connected.

5.5 Refresh your Wi-Fi Networks

Làm mới mạng Wifi của bạn trên máy tính của bạn (hoặc máy tính bảng hoặc điện thoại thông minh) để xem kết nối Wifi mới của bạn xuất hiện.

5.6 Disconnect your Computer
